5 tipos de salas limpias que utilizan duchas de aire
Cualquier gestor o encargado de sala limpia, sabe que las personas son la mayor fuente de entrada de contaminantes. Las salas limpias sirven para limitar la contaminación potencial que llega a la zona de trabajo, pero incluso la filtración constante, las prendas y los guantes no pueden hacer mucho: siempre habrá partículas que logren pasar. Estas partículas no sólo amenazan la capacidad para alcanzar la clasificación de la sala limpia, sino que podrían suponer un peligro para trabajos delicados, desde la fabricación de semiconductores hasta la calibración de sistemas de defensa, pasando por la investigación médica.
La siguiente barrera de defensa para los entornos sensibles son las duchas de aire. Las duchas de aire son otro paso antes de entrar en la sala limpia que elimina las partículas persistentes, proporcionando una protección adicional para el entorno y el trabajo crítico que se realiza.
¿Cómo funcionan las duchas de aire y qué tipos de salas blancas pueden beneficiarse de ellas? Respondamos a estas y otras preguntas.
¿Cómo funcionan las duchas de aire?

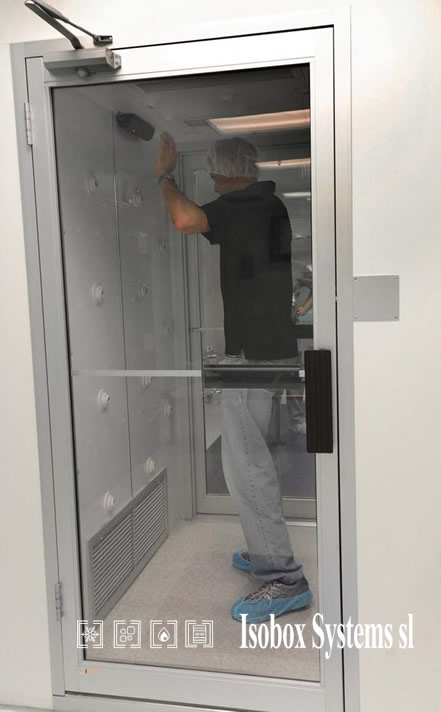

Las duchas de aire son cámaras situadas en la entrada de una sala limpia o en el paso a una parte más segura de una sala limpia que utilizan ráfagas de aire concentradas para eliminar las partículas que entran en los trabajadores, los carros y los suministros. Constituyen una capa adicional de protección para las personas y los productos que pasan de una zona menos segura a otra más segura.
El aire utilizado en las duchas de aire es concentrado, de alta velocidad y ultrafiltrado para desalojar cualquier partícula que se haya depositado en las prendas o superficies. Una vez que ha cumplido su propósito, el aire «sucio», lleno de las partículas eliminadas, se extrae de la cámara a través del sistema de escape.
Cuando se instalan y utilizan correctamente, las duchas de aire son un medio eficaz para reducir los posibles contaminantes y proteger el trabajo sensible a un coste relativamente bajo.
5 tipos de salas limpias que utilizan duchas de aire
Las duchas de aire no son necesarias en todos los tipos de salas limpias, pero varias aplicaciones pueden beneficiarse del paso añadido de la eliminación de partículas. Las industrias que requieren normas de limpieza estrictas según la clasificación de su sala limpia son las que más se benefician de la inclusión de duchas de aire en el diseño de una sala limpia.
Veamos 5 de estas aplicaciones que utilizan duchas de aire.
#Duchas de aire nº 1 en salas blancas de investigación médica
Tanto la investigación médica como los equipos altamente sensibles utilizados en esa investigación pueden verse comprometidos por la entrada de contaminantes. Para mantener el entorno lo más libre posible de partículas y cumplir las estrictas normas ISO de clase 5 o inferior, este tipo de salas blancas utilizan duchas de aire para que los investigadores y los médicos se «enjuaguen» antes de entrar en el entorno controlado.
En algunas aplicaciones de salas blancas médicas, como las que trabajan con materiales de riesgo biológico, enfermedades infecciosas o humos tóxicos, lo que hay dentro de la sala blanca puede ser más peligroso que el exterior. Además de la presurización negativa para aislar los contaminantes internos, se pueden colocar duchas de aire dentro de la sala limpia para eliminar las partículas de los trabajadores que salen del entorno controlado como defensa adicional.
#2 Salas limpias farmacéuticas
Las salas blancas farmacéuticas se utilizan para desarrollar, probar y producir medicamentos y compuestos que salvan vidas. Cualquier contaminación de sus procesos podría afectar negativamente a los resultados de las pruebas o a la salud de los consumidores. Las salas limpias de la industria farmacéutica deben cumplir unas normas de limpieza muy estrictas, y con frecuencia se utilizan duchas de aire para ayudar a alcanzarlas. La barrera de protección adicional garantiza que el personal que se desplaza desde el SAS hasta la sala de compuestos no lleve consigo contaminantes potencialmente peligrosos.
#3 Duchas de aire en salas limpias aeroespaciales
Demasiadas partículas en una sala limpia aeroespacial pueden dar lugar a un sensor comprometido o a una pieza de equipo eléctrico que no funcione correctamente. A pequeña escala, esto puede no parecer gran cosa, pero cuando se aplica a una máquina compleja como un avión, una nave espacial o un satélite, cada pieza del equipo debe estar en condiciones óptimas para garantizar la seguridad de los trabajadores y los resultados del proyecto. Estos tipos de salas limpias utilizan grandes duchas de aire a la entrada y a la salida de la sala limpia para eliminar las partículas del personal, los productos y las piezas, con el fin de mantener un entorno limpio y libre de contaminantes.
#4 Salas limpias de fabricación de precisión
No todos los entornos de fabricación requieren un control estricto de las partículas, pero la fabricación de productos altamente sensibles, como los sistemas de radar, los sensores y el hardware informático, debe realizarse en un espacio controlado, a menudo una sala blanca. Las salas blancas de defensa, por ejemplo, suelen emplear duchas de aire porque el potencial de exceso de partículas puede amenazar el desarrollo de piezas y equipos complejos, armas y sistemas de seguridad.
#5 Duchas de aire en salas limpias de microelectrónica y semiconductores
Las salas limpias de semiconductores y las salas limpias que fabrican y manipulan microelectrónica tienen algunos de los requisitos más estrictos para el control de partículas. Este tipo de salas limpias, que suelen ser de clase 5 o inferior, dependen de muchas capas de protección, incluidas las duchas de aire, para reducir la posibilidad de que entren partículas contaminantes en el entorno de la sala limpia. Los circuitos integrados altamente sensibles se ven fácilmente comprometidos por las partículas que transporta el personal. La adición de duchas de aire al diseño de la sala limpia de semiconductores puede ayudar a prevenir la corrupción de estos valiosos materiales.
Duchas de aire y diseño de salas limpias
Las duchas de aire pueden variar en tamaño y configuración dependiendo de las necesidades del tipo de sala limpia, la disposición de la instalación y el diseño de la sala limpia. Lo más habitual es que se coloquen en la entrada de la instalación, pero algunas aplicaciones pueden requerir duchas de aire en varios puntos de entrada o tanto en la entrada como en la salida de la sala limpia.

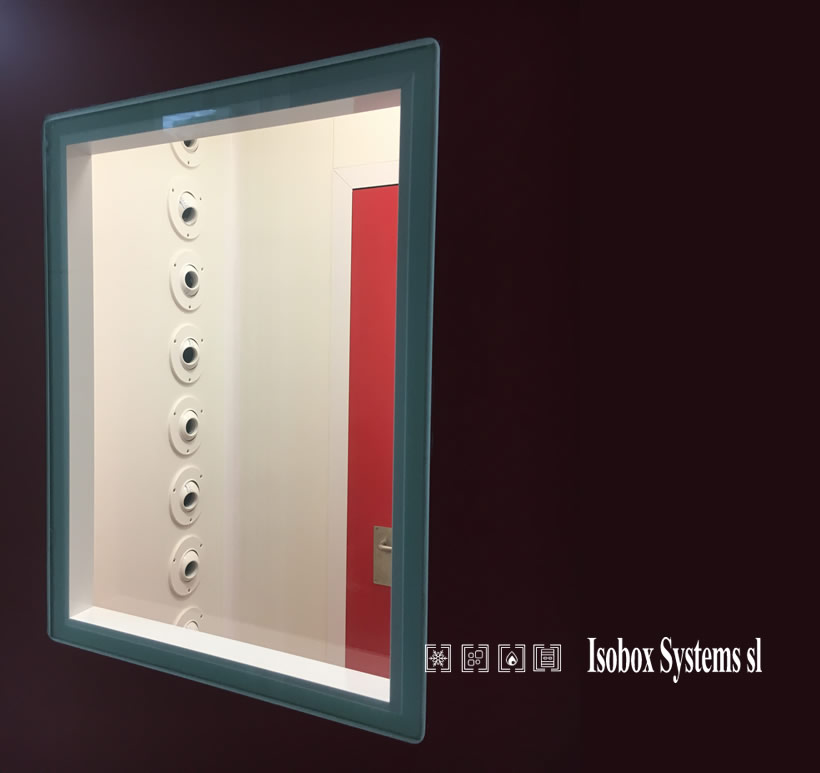

Contienen un motor que impulsa el aire dirigido, filtrado y concentrado de muchos sopladores para eliminar las partículas del personal o de los objetos que se encuentran dentro de las paredes de la ducha. Las partículas y el aire se dirigen hacia las rejillas de ventilación y los plenos de las paredes a través de un sistema de escape de bucle cerrado.
Además, las diferentes instalaciones pueden requerir tamaños no estándar para las duchas de aire si deben acomodar equipos grandes o carros de suministros que deben pasar al entorno controlado. En estos casos, se utilizan túneles de aire que pueden albergar un mayor número de personal a la vez, así como productos y piezas.
La ducha de aire contiene un sistema de bloqueo que impide que la entrada y la salida estén abiertas al mismo tiempo, lo que reduce aún más el recorrido de las partículas transportadas por el aire a través de la ducha de aire y hacia la sala blanca.
Es posible que en estas duchas también se incorporen sistema de descarga eléctrica, ESD.
Isobox Systems diseña salas limpias que pueden incorporar una variedad de características de diseño, incluidas las duchas de aire. Nuestra garantía es la propia satisfacción de nuestros clientes a lo largo de más de 25 años. Empecemos a trabajar juntos hoy mismo!
